Seat Altea 2008 Manual do proprietário (in Portuguese)

Situações diversas269
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos

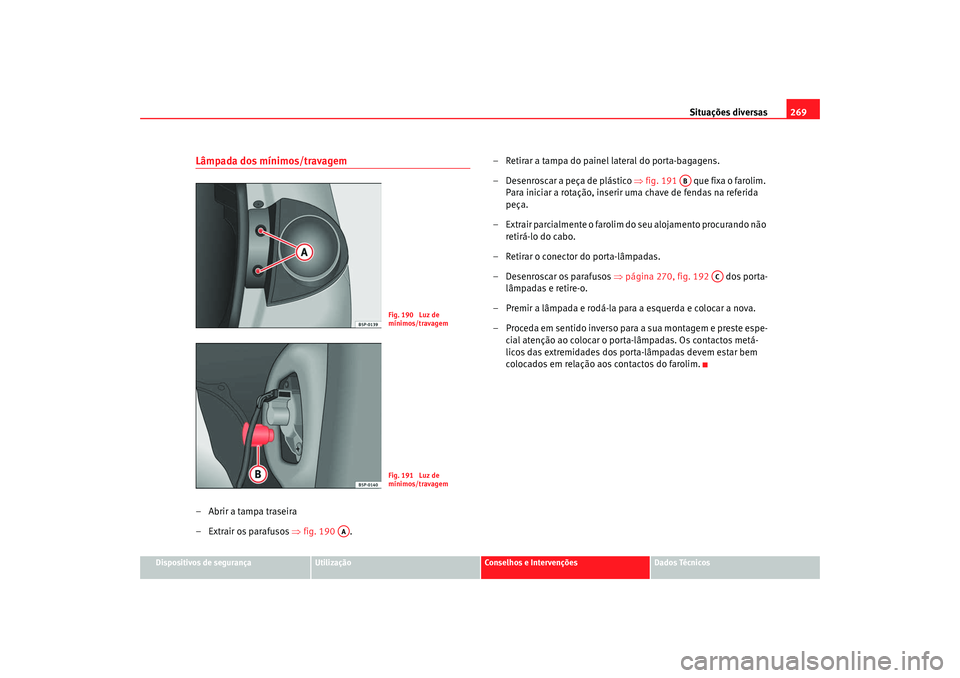

Lâmpada dos mínimos/travagem– Abrir a tampa traseira
– Extrair os parafusos ⇒ fig. 190 . – Retirar a tampa do painel lateral do porta-bagagens.
– Desenroscar a peça de plástico
⇒fig. 191 que fixa o farolim.
Para iniciar a rotação, inserir uma chave de fendas na referida
peça.
– Extrair parcialmente o farolim do seu alojamento procurando não retirá-lo do cabo.
– Retirar o conector do porta-lâmpadas.
– Desenroscar os parafusos ⇒página 270, fig. 192 dos porta-
lâmpadas e retire-o.
– Premir a lâmpada e rodá-la para a esquerda e colocar a nova.
– Proceda em sentido inverso para a sua montagem e preste espe- cial atenção ao colocar o porta-lâmpadas. Os contactos metá-
licos das extremidades dos porta-lâmpadas devem estar bem
colocados em relação aos contactos do farolim.
Fig. 190 Luz de
mínimos/travagemFig. 191 Luz de
mínimos/travagem
AA
AB
AC
altea portugues.book Seite 269 Mi ttwoch, 12. September 2007 4:16 16

Situações diversas

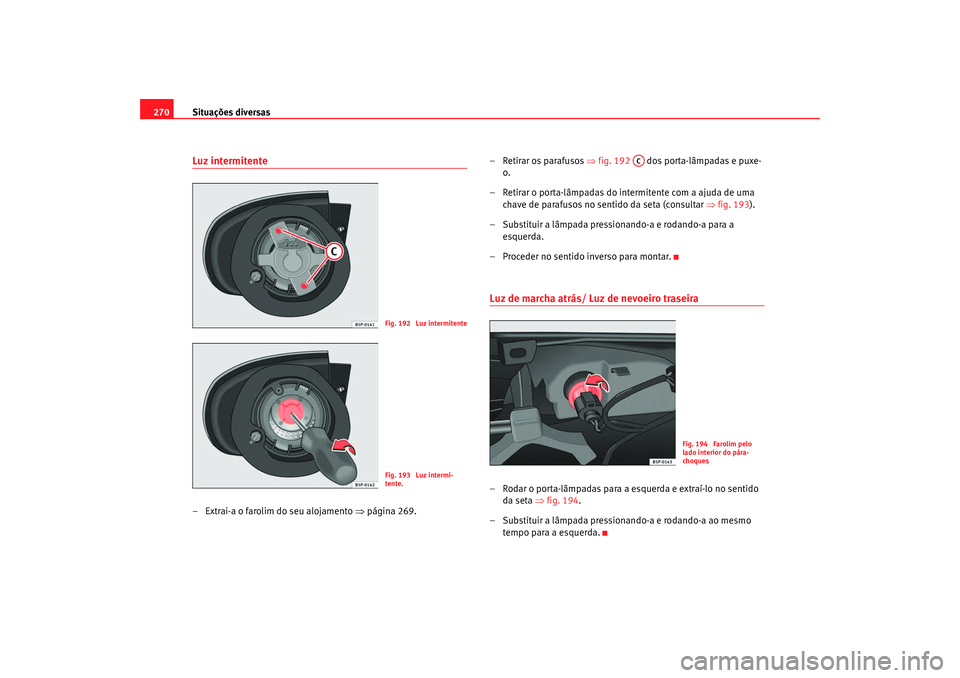

270Luz intermitente– Extrai-a o farolim do seu alojamento ⇒página 269. –Retirar os parafusos
⇒fig. 192 dos porta-lâmpadas e puxe-
o.
– Retirar o porta-lâmpadas do intermitente com a ajuda de uma chave de parafusos no sentido da seta (consultar ⇒fig. 193).
– Substituir a lâmpada pressionando-a e rodando-a para a esquerda.
– Proceder no sentido inverso para montar.
Luz de marcha atrás/ Luz de nevoeiro traseira– Rodar o porta-lâmpadas para a esquerda e extraí-lo no sentido da seta ⇒fig. 194.
– Substituir a lâmpada pressionando-a e rodando-a ao mesmo tempo para a esquerda.
Fig. 192 Luz intermitenteFig. 193 Luz intermi-
tente.
AC
Fig. 194 Farolim pelo
lado interior do pára-
choques
altea portugues.book Seite 270 Mi ttwoch, 12. September 2007 4:16 16

Situações diversas271
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos

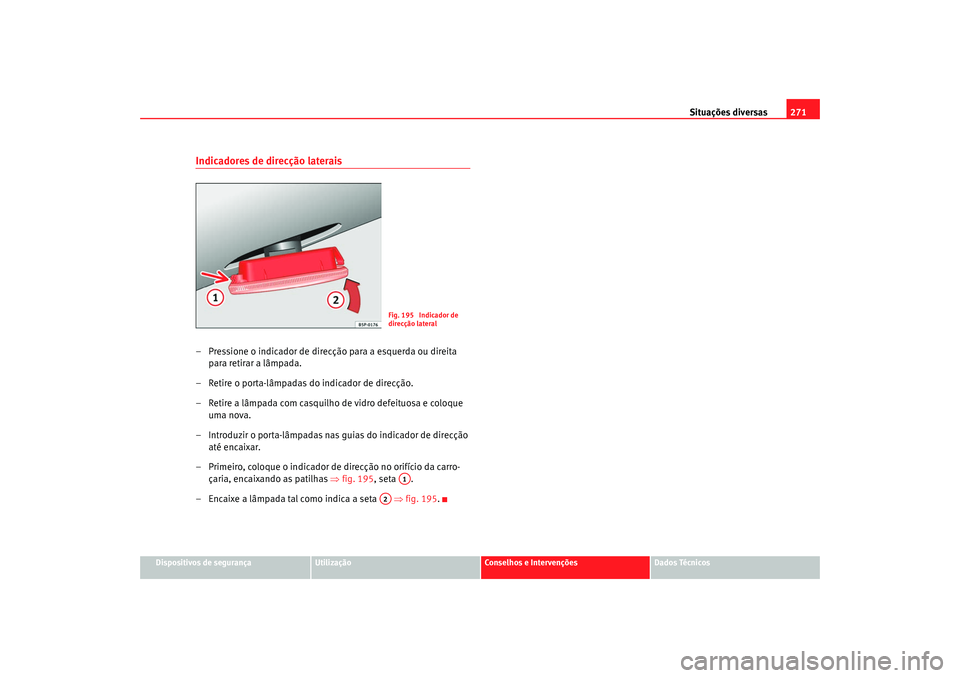

Indicadores de direcção laterais– Pressione o indicador de direcção para a esquerda ou direita
para retirar a lâmpada.
– Retire o porta-lâmpadas do indicador de direcção.
– Retire a lâmpada com casquilho de vidro defeituosa e coloque uma nova.
– Introduzir o porta-lâmpadas nas guias do indicador de direcção até encaixar.
– Primeiro, coloque o indicador de direcção no orifício da carro- çaria, encaixando as patilhas ⇒fig. 195, seta .
– Encaixe a lâmpada tal como indica a seta ⇒fig. 195 .
Fig. 195 Indicador de
direcção lateralA1
A2
altea portugues.book Seite 271 Mi ttwoch, 12. September 2007 4:16 16

Situações diversas

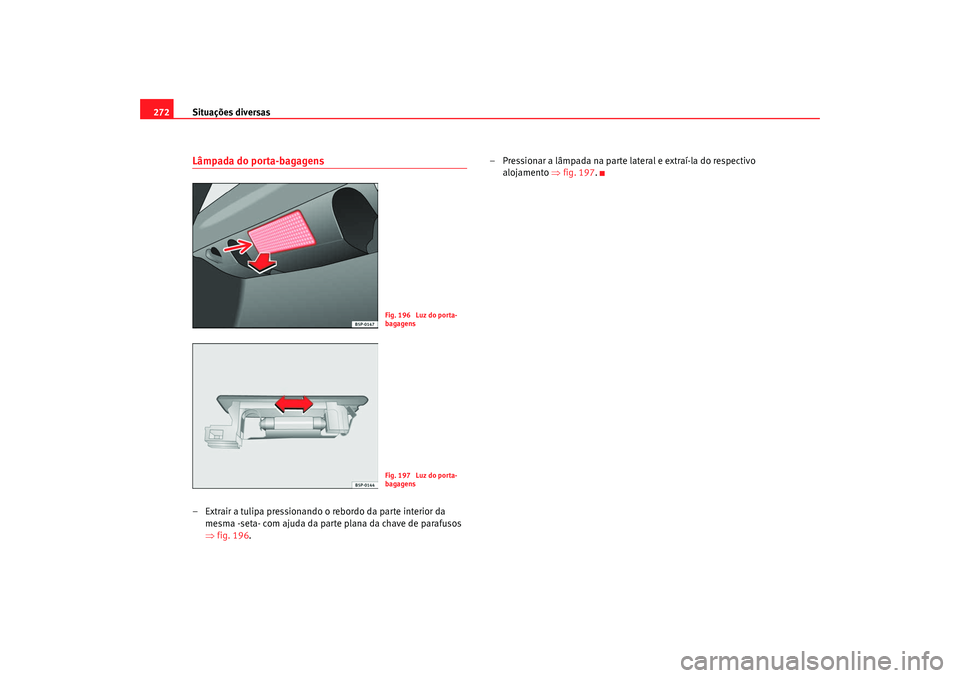

272Lâmpada do porta-bagagens– Extrair a tulipa pressionando o rebordo da parte interior da
mesma -seta- com ajuda da parte plana da chave de parafusos
⇒fig. 196. – Pressionar a lâmpada na parte lateral e extraí-la do respectivo
alojamento ⇒fig. 197.
Fig. 196 Luz do porta-
bagagensFig. 197 Luz do porta-
bagagens
altea portugues.book Seite 272 Mi ttwoch, 12. September 2007 4:16 16

Situações diversas273
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos

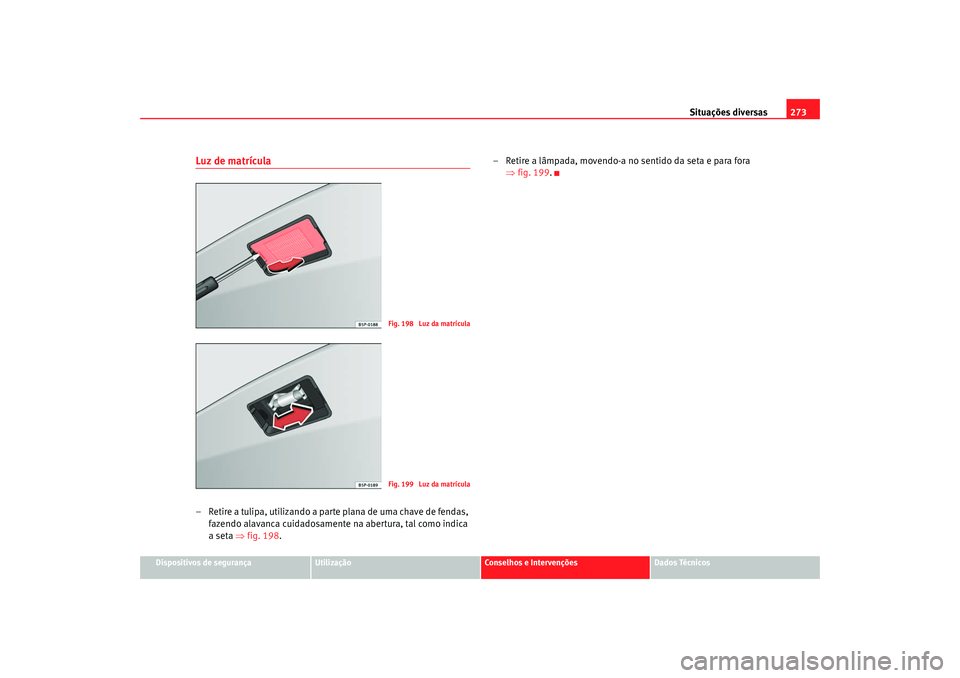

Luz de matrícula– Retire a tulipa, utilizando a parte plana de uma chave de fendas,
fazendo alavanca cuidadosamente na abertura, tal como indica
a seta ⇒fig. 198. – Retire a lâmpada, movendo-a no sentido da seta e para fora
⇒fig. 199.
Fig. 198 Luz da matrículaFig. 199 Luz da matrícula
altea portugues.book Seite 273 Mi ttwoch, 12. September 2007 4:16 16

Situações diversas

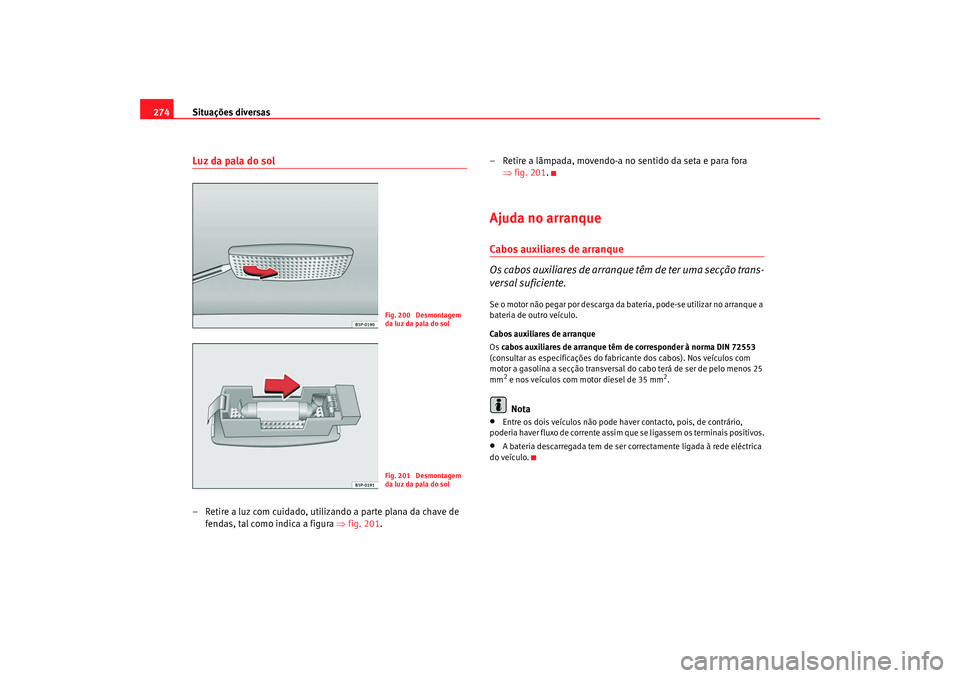

274Luz da pala do sol– Retire a luz com cuidado, utilizando a parte plana da chave de
fendas, tal como indica a figura ⇒fig. 201. – Retire a lâmpada, movendo-a no sentido da seta e para fora
⇒fig. 201.
Ajuda no arranqueCabos auxiliares de arranque
Os cabos auxiliares de arranque têm de ter uma secção trans-
versal suficiente.Se o motor não pegar por descarga da bateria, pode-se utilizar no arranque a
bateria de outro veículo.
Cabos auxiliares de arranque
Os cabos auxiliares de arranque têm de corresponder à norma DIN 72553
(consultar as especificações do fabricante dos cabos). Nos veículos com
motor a gasolina a secção transversal do cabo terá de ser de pelo menos 25
mm
2 e nos veículos com motor diesel de 35 mm
2.
Nota
•
Entre os dois veículos não pode haver contacto, pois, de contrário,
poderia haver fluxo de corrente assim que se ligassem os terminais positivos.
•
A bateria descarregada tem de ser co rrectamente ligada à rede eléctrica
do veículo.
Fig. 200 Desmontagem
da luz da pala do solFig. 201 Desmontagem
da luz da pala do sol
altea portugues.book Seite 274 Mi ttwoch, 12. September 2007 4:16 16

Situações diversas275
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos

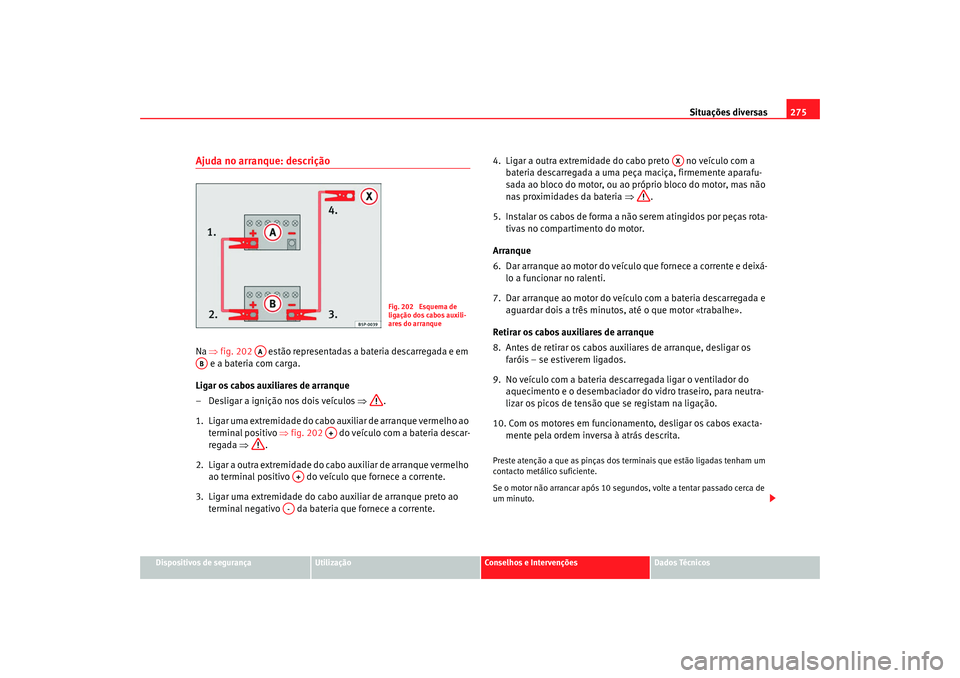

Ajuda no arranque: descriçãoNa ⇒fig. 202 estão representadas a bateria descarregada e em
e a bateria com carga.
Ligar os cabos auxiliares de arranque
– Desligar a ignição nos dois veículos ⇒.
1. Ligar uma extremidade do cabo auxiliar de arranque vermelho ao terminal positivo ⇒fig. 202 do veículo com a bateria descar-
regada ⇒.
2. Ligar a outra extremidade do cabo auxiliar de arranque vermelho ao terminal positivo do veículo que fornece a corrente.
3. Ligar uma extremidade do cabo auxiliar de arranque preto ao terminal negativo da bateria que fornece a corrente. 4. Ligar a outra extremidade do cabo preto no veículo com a
bateria descarregada a uma peça maciça, firmemente aparafu-
sada ao bloco do motor, ou ao próprio bloco do motor, mas não
nas proximidades da bateria ⇒.
5. Instalar os cabos de forma a não serem atingidos por peças rota- tivas no compartimento do motor.
Arranque
6. Dar arranque ao motor do veículo que fornece a corrente e deixá- lo a funcionar no ralenti.
7. Dar arranque ao motor do veículo com a bateria descarregada e aguardar dois a três minutos, até o que motor «trabalhe».
Retirar os cabos auxiliares de arranque
8. Antes de retirar os cabos auxiliares de arranque, desligar os faróis – se estiverem ligados.
9. No veículo com a bateria descarregada ligar o ventilador do aquecimento e o desembaciador do vidro traseiro, para neutra-
lizar os picos de tensão que se registam na ligação.
10. Com os motores em funcionamento, desligar os cabos exacta- mente pela ordem inversa à atrás descrita.
Preste atenção a que as pinças dos terminais que estão ligadas tenham um
contacto metálico suficiente.
Se o motor não arrancar após 10 segundos, volte a tentar passado cerca de
um minuto.
Fig. 202 Esquema de
ligação dos cabos auxili-
ares do arranque
AA
AB
A+
A+
A-
AX
altea portugues.book Seite 275 Mi ttwoch, 12. September 2007 4:16 16

Situações diversas
276
ATENÇÃO!
•
Queira respeitar as recomendações relativas aos trabalhos no compar-
timento do motor ⇒página 220, «Trabalhos no compartimento do motor».
•
A bateria fornecedora de corrente deverá ter a mesma tensão de (12 V)
e a mesma capacidade (ver a referência na bateria) que a bateria descarre-
gada. De contrário, haverá o perigo de explosão!
•
Não realizar nunca uma ajuda no arranque se uma das baterias estiver
congelada – perigo de explosão! Mesmo depois de descongelada, há
perigo de queimaduras devido ao electrólito que é vertido. Substituir uma
bateria que tiver congelado.
•
Manter fontes de inflamação (chama viva, cigarros acesos, etc.) afas-
tadas das baterias. Caso contrário, pode provocar uma explosão.
•
Respeitar as instruções do fabricante dos cabos auxiliares de arranque.
•
Não ligue no outro veículo o cabo negativo directamente ao pólo nega-
tivo da bateria descarregada. Se saltassem faúlhas poderia inflamar-se o
gás detonante que sairia da bateria e poderia provocar uma explosão.
•
O cabo negativo no outro veículo não pode ser ligado a peças do
sistema de alimentação de combustível nem às tubagens dos travões.
•
As partes não isoladas das pinças não podem entrar nunca em contacto
entre si. Além disso, o cabo ligado ao terminal positivo da bateria não pode
entrar em contacto com nenhuma peça metálica do veículo – perigo de
curto-circuito!
•
Instalar os cabos auxiliares de arranque de forma a não serem atin-
gidos por peças rotativas no compartimento do motor.
•
Não se debruce sobre as baterias – perigo de causticação!Nota
Os veículos não podem entrar em contac to um com o outro, pois de contrário
pode registar-se um fluxo de corrente eléctrica quando se ligam os terminais
positivos.
altea portugues.book Seite 276 Mi ttwoch, 12. September 2007 4:16 16

Situações diversas277
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos

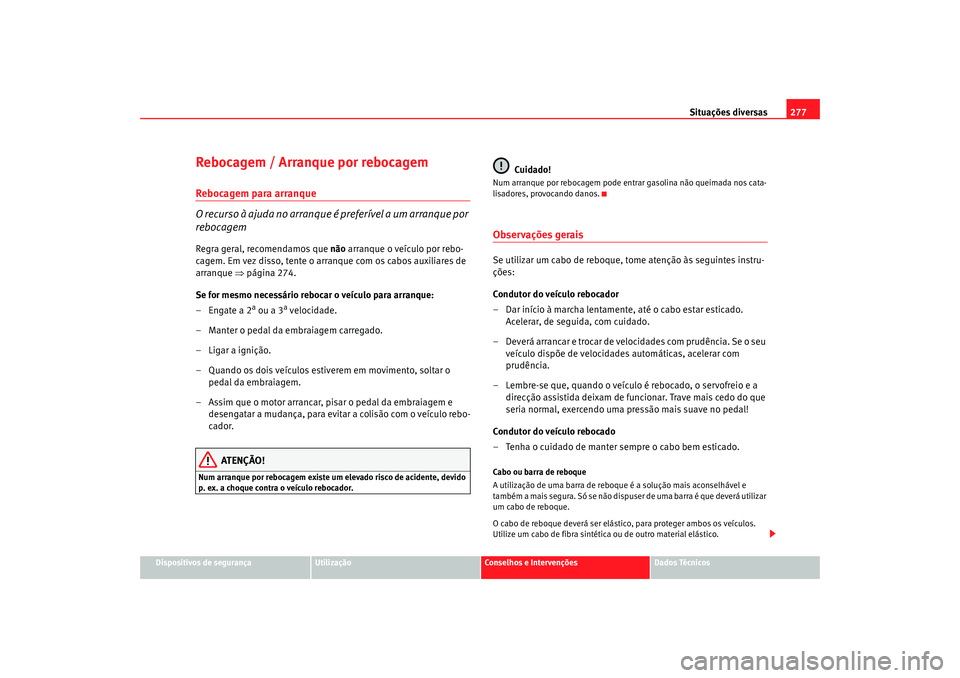

Rebocagem / Arranque por rebocagemRebocagem para arranque
O recurso à ajuda no arranque é preferível a um arranque por
rebocagemRegra geral, recomendamos que não arranque o veículo por rebo-
cagem. Em vez disso, tente o arranque com os cabos auxiliares de
arranque ⇒ página 274.
Se for mesmo necessário rebocar o veículo para arranque:
–Engate a 2
a ou a 3
a velocidade.
– Manter o pedal da embraiagem carregado.
– Ligar a ignição.
– Quando os dois veículos estiverem em movimento, soltar o pedal da embraiagem.
– Assim que o motor arrancar, pisar o pedal da embraiagem e desengatar a mudança, para evitar a colisão com o veículo rebo-
cador.
ATENÇÃO!
Num arranque por rebocagem existe um elevado risco de acidente, devido
p. ex. a choque contra o veículo rebocador.
Cuidado!
Num arranque por rebocagem pode entrar gasolina não queimada nos cata-
lisadores, provocando danos.Observações geraisSe utilizar um cabo de reboque, tome atenção às seguintes instru-
ções:
Condutor do veículo rebocador
– Dar início à marcha lentamente, até o cabo estar esticado. Acelerar, de seguida, com cuidado.
– Deverá arrancar e trocar de velocidades com prudência. Se o seu veículo dispõe de velocidades automáticas, acelerar com
prudência.
– Lembre-se que, quando o veículo é rebocado, o servofreio e a direcção assistida deixam de funcionar. Trave mais cedo do que
seria normal, exercendo uma pressão mais suave no pedal!
Condutor do veículo rebocado
– Tenha o cuidado de manter sempre o cabo bem esticado.Cabo ou barra de reboque
A utilização de uma barra de reboque é a solução mais aconselhável e
também a mais segura. Só se não dispuser de uma barra é que deverá utilizar
um cabo de reboque.
O cabo de reboque deverá ser elástico, para proteger ambos os veículos.
Utilize um cabo de fibra sintética ou de outro material elástico.
altea portugues.book Seite 277 Mi ttwoch, 12. September 2007 4:16 16

Situações diversas

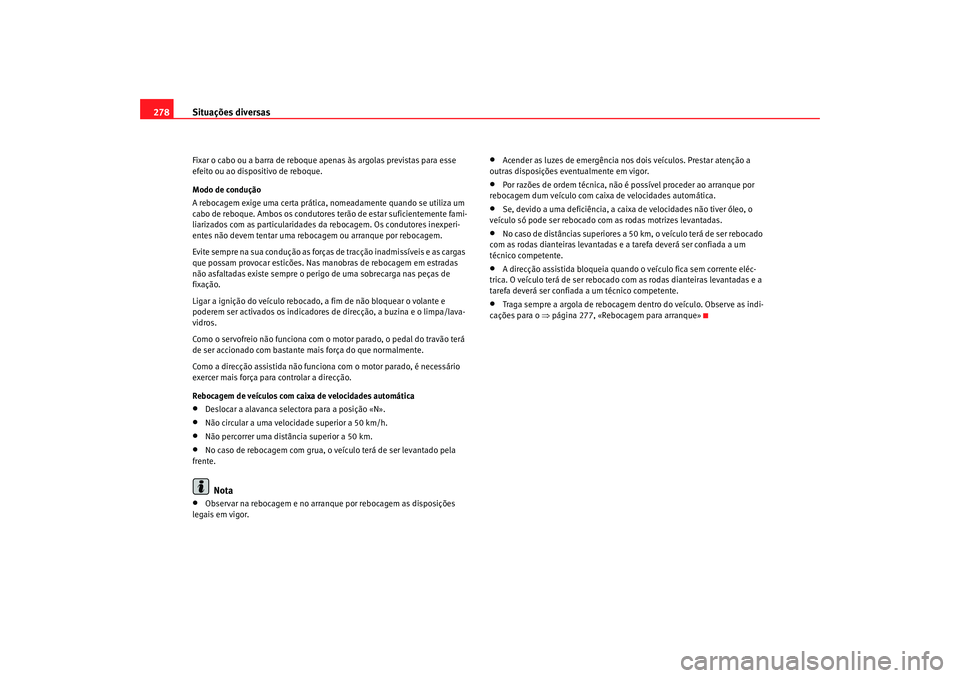

278Fixar o cabo ou a barra de reboque apenas às argolas previstas para esse
efeito ou ao dispositivo de reboque.
Modo de condução
A rebocagem exige uma certa prática, nomeadamente quando se utiliza um
cabo de reboque. Ambos os condutores terão de estar suficientemente fami-
liarizados com as particularidades da rebocagem. Os condutores inexperi-
entes não devem tentar uma rebocagem ou arranque por rebocagem.
Evite sempre na sua condução as forças de tracção inadmissíveis e as cargas
que possam provocar esticões. Nas manobras de rebocagem em estradas
não asfaltadas existe sempre o perigo de uma sobrecarga nas peças de
fixação.
Ligar a ignição do veículo rebocado, a fim de não bloquear o volante e
poderem ser activados os indicadores de direcção, a buzina e o limpa/lava-
vidros.
Como o servofreio não funciona com o motor parado, o pedal do travão terá
de ser accionado com bastante mais força do que normalmente.
Como a direcção assistida não funcio na com o motor parado, é necessário
exercer mais força para controlar a direcção.
Rebocagem de veículos com caixa de velocidades automática•
Deslocar a alavanca selectora para a posição «N».
•
Não circular a uma velocidade superior a 50 km/h.
•
Não percorrer uma distância superior a 50 km.
•
No caso de rebocagem com grua, o veículo terá de ser levantado pela
frente.Nota
•
Observar na rebocagem e no arranque por rebocagem as disposições
legais em vigor.
•
Acender as luzes de emergência no s dois veículos. Prestar atenção a
outras disposições eventualmente em vigor.
•
Por razões de ordem técnica, não é possível proceder ao arranque por
rebocagem dum veículo com caixa de velocidades automática.
•
Se, devido a uma deficiência, a caixa de velocidades não tiver óleo, o
veículo só pode ser rebocado com as rodas motrizes levantadas.
•
No caso de distâncias superiores a 50 km, o veículo terá de ser rebocado
com as rodas dianteiras levantadas e a tarefa deverá ser confiada a um
técnico competente.
•
A direcção assistida bloq ueia quando o veículo fica sem corrente eléc-
trica. O veículo terá de ser rebocado com as rodas dianteiras levantadas e a
tarefa deverá ser confiada a um técnico competente.
•
Traga sempre a argola de rebocagem dentro do veículo. Observe as indi-
cações para o ⇒página 277, «Rebocagem para arranque»
altea portugues.book Seite 278 Mi ttwoch, 12. September 2007 4:16 16
